ПИН ЗА ИЗКЛЮЧВАНЕ НА НАЛЯГАНЕ ЗА КЛАПАН P81

Описание

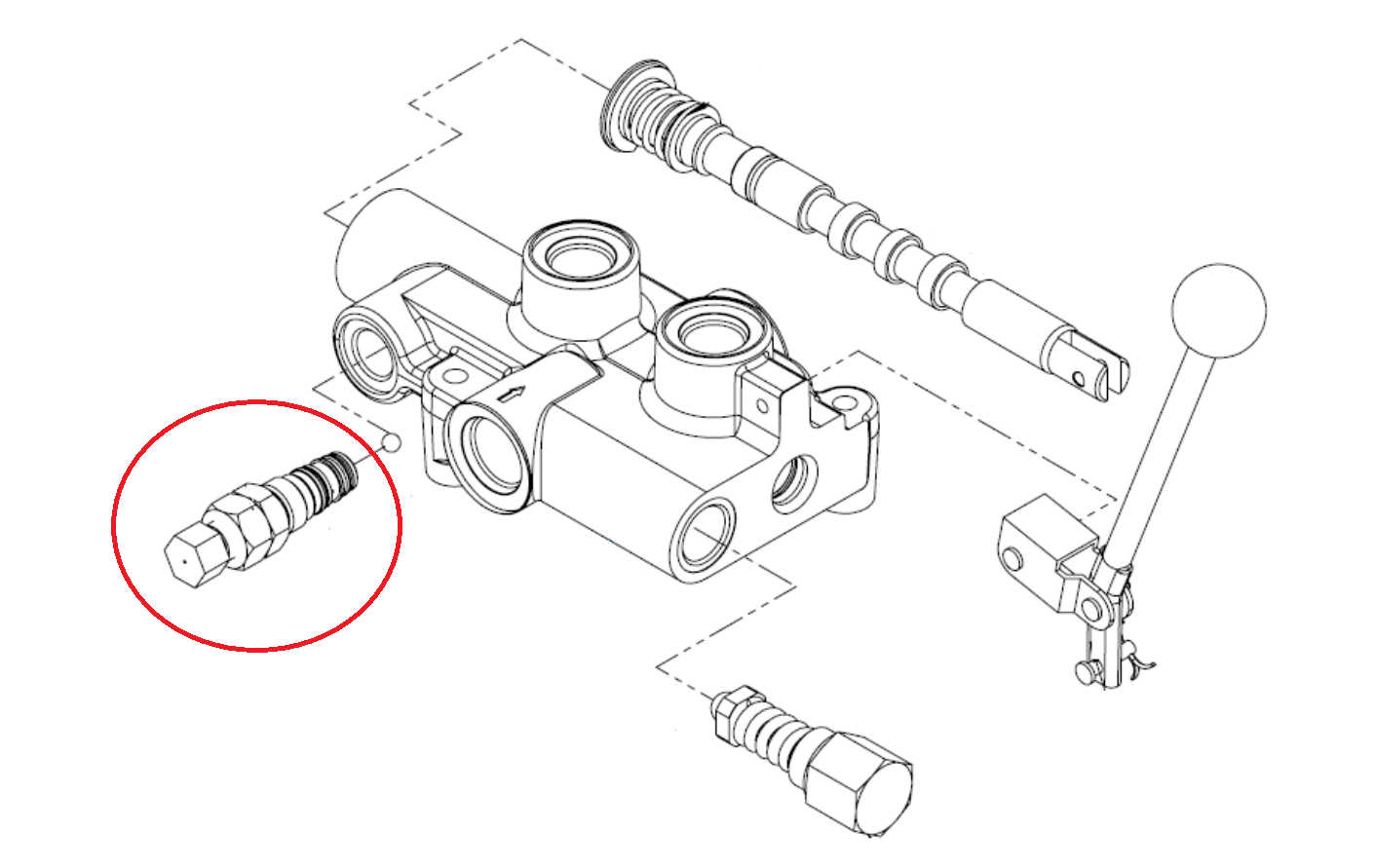

Щифтът за освобождаване на налягането позволява система за освобождаване на налягането (автоматично връщане на лоста за управление в неутрална позиция). Когато буталото се премести в системата за освобождаване на налягането, маслото се отвежда към работния отвор „B“ (надалеч от лоста). Когато налягането в отвора „B“ превиши зададената стойност, щифтът за освобождаване на налягането връща лоста в неутрална позиция. Заводската настройка е 70 бара. Щифтът за освобождаване на налягането се регулира чрез отпускане на гайката (4) и завъртане на регулиращия винт (5). Завъртането на винта по часовниковата стрелка увеличава зададеното налягане, докато завъртането му обратно на часовниковата стрелка го намалява.

ВНИМАНИЕ: Ако щифтът за освобождаване на налягането е настроен на твърде високо налягане, лостът няма да се върне в неутрална позиция. Ако е настроен твърде ниско, щифтът няма да задържа лоста в позиция, готова за освобождаване.

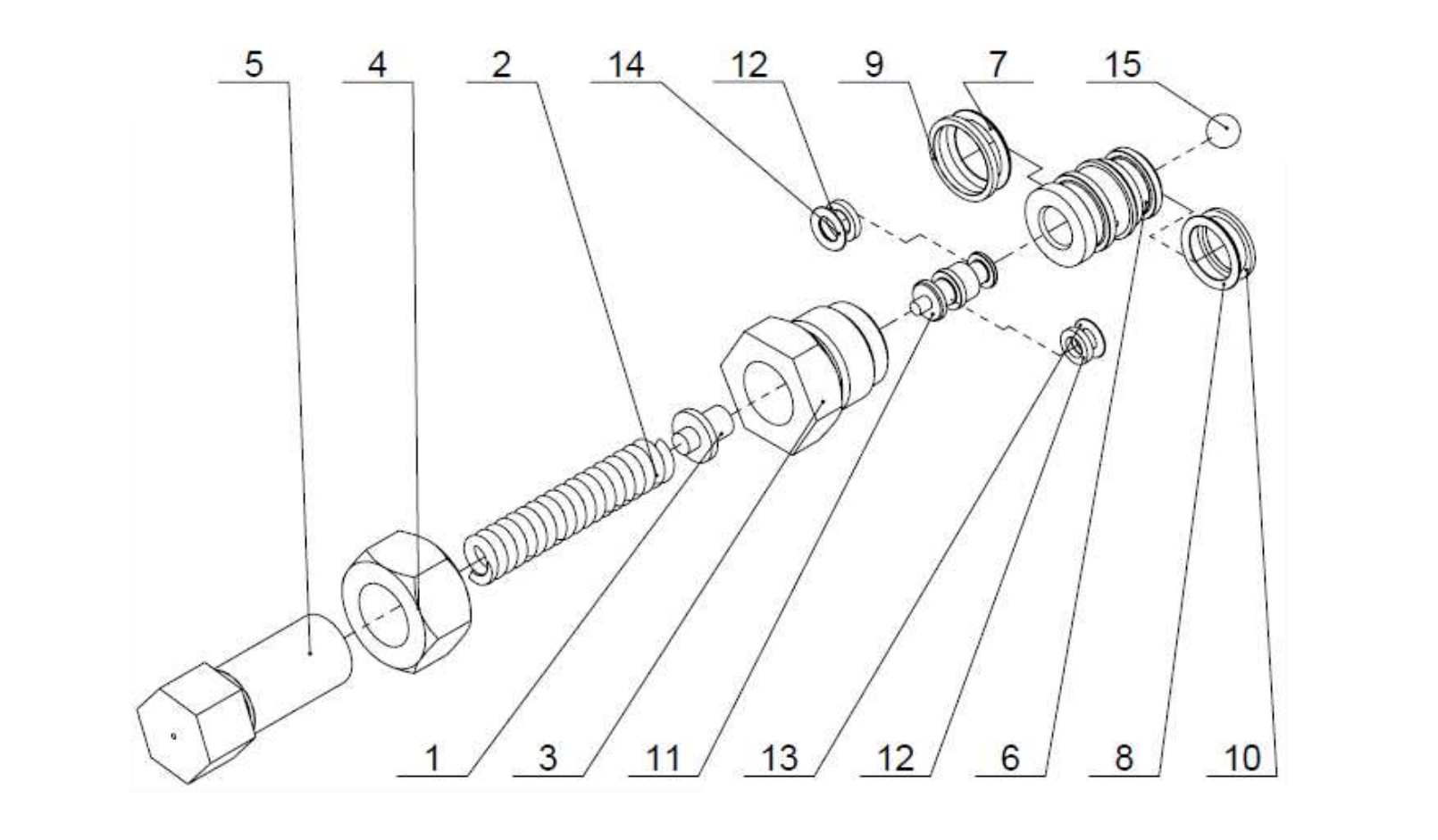

Компоненти:

- адаптер за пружина (1)

- пружина (2)

- запушалка (3)

- гайка (4)

- регулиращ винт (5)

- цилиндрова втулка (6)

- уплътнително пръстенче 12.5 x 1.8 (7)

- уплътнително пръстенче 11.2 x 1.8 (8)

- защитна пломба 16 x 1.3 x 1.4 (9)

- защитна пломба 14.28 x 1 x 1.3 (10)

- бутало (11)

- защитна шайба 5.1 x 1.4 (12)

- уплътнително пръстенче 4 x 1.8 (13)

- уплътнително пръстенче 5 x 1.8 (14)

- стоманено топче (15)
