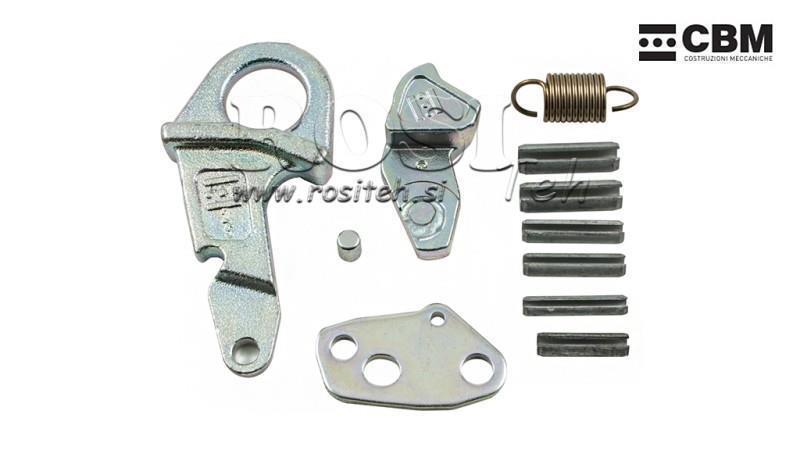

HAAKEKONKS KEEVITATAV - REMONDIKOMPLEKT CAT.2 CBM

Kirjeldus:

Hooldus- või asendusjuhised

Regulaarse veega pesemisega, st regulaarse pinnase, muda ja muude saasteainete eemaldamisega, ei vaja konksud erilisi sekkumisi. Pesemise sagedus sõltub töö tüübist ja maastikust. Siiski võib juhtuda, et on vajalik asendada mõni kulunud osa.

Konksu sisemiste osade asendamiseks on soovitatav eemaldada alumised käed. Lahtivõtmiseks on vajalik:
1.) Puhastada konksu sisemus, eemaldades muda, pinnase ja muud saasteained.
2.) Eemaldada vedru (9) pinnalt (3) ja tõmmata välja vedru pin (2). (Pilt 1)
3.) Joondada pin (4) auguga (5) ja tõmmata see välja. (Pilt 2)
4.) Eemaldada juhtkang (6) ülemisest avast ja eemaldada kruvi, plaat ja vedru komplekt (7-8-9) küljelt.
5.) Eemaldada elastsed pin (1A-1B)

Kokku panemine

1.) Paigaldada jalad (1A-B), veendudes, et 1A-B on suunatud nagu on näidatud pildil 3 (soon allapoole)
2.) Sisestada lukustuse komplekt – plaat ja vedru (7-8-9), ühendades plaadi lukustiga. (pilt 3.)
3.) Joondada plaadi (8) auk (12) konksu auguga (5), sisestada kang (6) ülemise ava kaudu. Katke konks plaadiga ja kinnitage see piniga. (Pilt 2)
4.) Joondada lukustuse komplekt, plaat ja vedru konksu korpusega ja kinnitada piniga (2), veendudes, et pin on joondatud ülemiste aukudega ja konksu alumise osaga.
Lõpuks kinnitage vedru (9) piniga (3). (Pilt 1)

Video juhend

Asendamise video demonstreerimine:
