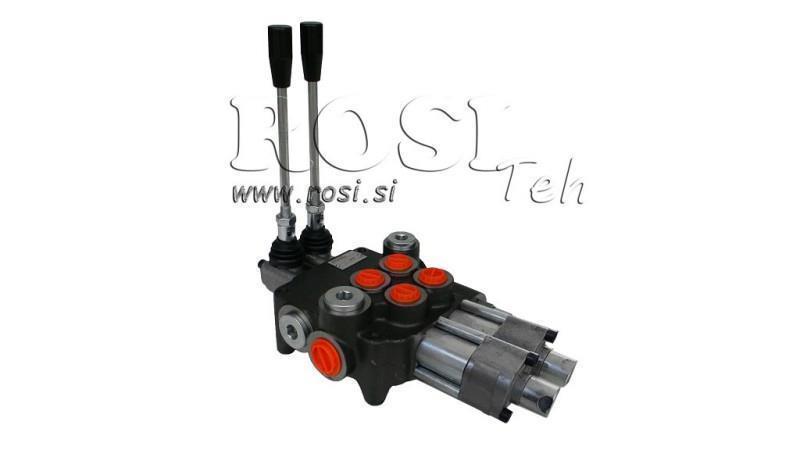

HYDRAULIKVENTIL 2XZ80 2AK31A31GKZ

Allgemeine Beschreibung:

Das manuelle oder mechanische hydraulische Ventil Р80 dient der Verteilung und Steuerung des Arbeitsflusses zwischen der Hydraulikpumpe und den Verbrauchern (Zylindern, Hydraulikmotoren…).
Hydraulikventile werden für verschiedene Zwecke in der Landwirtschaft, Industrie, Bauwesen usw. zur Steuerung verwendet:

• einseitig wirkende Zylinder
• zweiseitig wirkende Zylinder
• Hydraulikmotoren
• schwebende Funktionen (für Pflüge)
• Joysticks (hoch-runter, links-rechts)

Sie werden in einem Block von 1 bis 6 Hebeln montiert.

Bedienung:

Alle Hydraulikventile sind mit einem Sicherheitsventil ausgestattet. In der Neutralposition (Hebel in der Mitte) zirkuliert Öl durch das Ventil. Wenn der Hebel nach links oder rechts verschoben wird, bewirkt das hydraulische Ventil die Bewegung des Zylinders oder die Drehung des Hydraulikmotors in die eine oder andere Richtung. Nach dem Loslassen des Hebels kehrt dieser automatisch in die Neutralposition zurück, der Hydraulikmotor oder Zylinder stoppt in der aktuellen Position, und das Öl zirkuliert erneut durch das Ventil. Es ist möglich, ein sogenanntes 'geschlossenes Zentrum'-Element zu verwenden, das das Ventil so verändert, dass in der Neutralposition kein Öl durch das Ventil zirkuliert oder ein solches Ventil nicht mehr fließt. Bei der Verwendung oder dem Anschluss anderer Ventile ist es notwendig, das 'Carry Over'-Element zu verwenden, das die Ölversorgung für andere Ventile ermöglicht.

In Ventilen mit Spindeln für die schwebende Funktion ermöglicht es dem Zylinder, einen freien Ölfluss zu haben, was bedeutet, dass sich der Zylinder frei bewegt (oder der Schneepflug sich dem Terrain anpasst).

Ventile mit Spindeln für einseitig wirkende Zylinder sind für einseitig wirkende Zylinder vorgesehen.

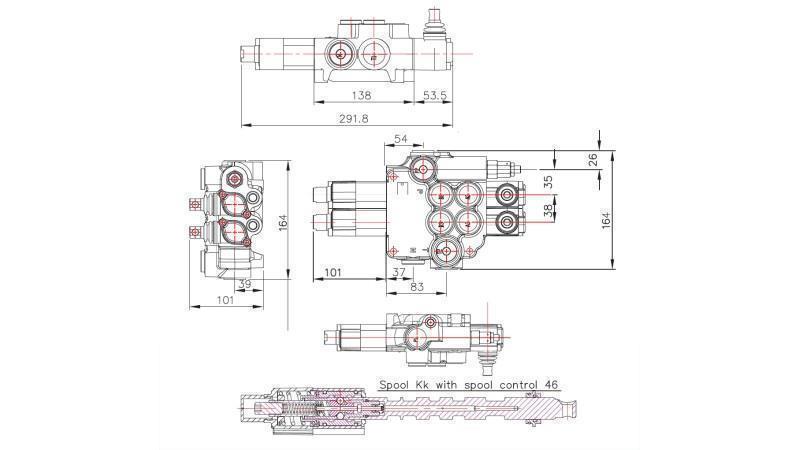

Bauweise:

Р80 ist ein Monoblock-Verteilungsventil. Es besteht aus Gusseisen EN-GJL300. Die Spindeln sind aus Kohlenstoffstahl und hartverchromt.

Anschlüsse:

Die Spindel ist mit zwei M8-Schrauben verschraubt.
