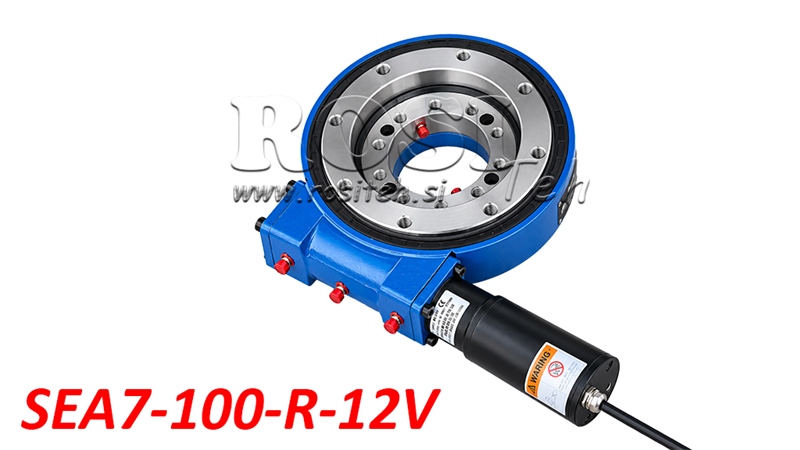

ZÁVITOVKOVÝ OTOČNÝ POHON SÉRIE SEA7-100-R S ELEKTROMOTOROM 12V - PREVODOVÝ POMER 71:1 - ECO

Popis

Šnekové otočné pohony série SEA7 s 12 V elektromotorom ponúkajú kompaktné, robustné a cenovo výhodné riešenie pre elektricky poháňané otáčanie a presné polohovanie rôznych konštrukcií a zariadení. Spájajú šnekovú prevodovku, otočné ložisko a elektromotor do jednej funkčnej jednotky schopnej prenášať vysoký krútiaci moment a odolávať axiálnemu, radiálnemu a klopnému zaťaženiu.

Séria SEA7 je vhodná pre aplikácie vyžadujúce pomalé, plynulé a riadené otáčanie. Vďaka integrovanému 12 V elektromotoru je pohon obzvlášť vhodný pre zariadenia a vozidlá s 12-voltovou elektrickou sústavou, pretože na prevádzku nevyžaduje dodatočný hydraulický systém.

Princíp činnosti šnekového otočného pohonu

Šnekový otočný pohon pracuje na princípe šnekového prevodu, pri ktorom elektromotor poháňa ozubený otočný veniec prostredníctvom šnekového hriadeľa. Toto konštrukčné riešenie zabezpečuje vysoký prevodový pomer, vysoký krútiaci moment a pomalé, plynulé a riadené otáčanie.

Integrovaný 12 V elektromotor umožňuje elektrickú prevádzku bez potreby hydraulického čerpadla, hydromotora alebo hydraulických hadíc. Tým sa zjednodušuje montáž a pohon je možné použiť v zariadeniach, kde nie je k dispozícii hydraulický systém.

Pohon umožňuje nepretržité otáčanie v rozsahu 360°, pričom integrované otočné ložisko zachytáva axiálne a radiálne sily, ako aj klopné momenty. Šnekový prevod zároveň poskytuje vysoký prídržný krútiaci moment, čo prispieva k polohovej stabilite otočnej konštrukcie.

Hlavné výhody

• Elektrický pohon s dodaným 12 V elektromotorom.

• Prevádzka bez potreby dodatočného hydraulického systému.

• Kompaktná a robustná konštrukcia s integrovaným otočným ložiskom.

• Možnosť nepretržitého otáčania v rozsahu 360°.

• Vysoký prevodový pomer pre pomalé a presné otáčanie.

• Vysoký výstupný a prídržný krútiaci moment.

• Vysoká nosnosť pri axiálnom a radiálnom zaťažení.

• Schopnosť odolávať vysokým klopným momentom.

• Zjednodušená montáž do zariadení s 12-voltovou elektrickou sústavou.

• Široké možnosti použitia v poľnohospodárskych, lesníckych, stavebných a priemyselných strojoch.

Použitie

Šnekové otočné pohony série SEA7 s elektromotormi sú vhodné pre rôzne aplikácie vyžadujúce elektricky riadené otáčanie, polohovanie alebo pohyb konštrukčných celkov.

• Poľnohospodárske stroje – otočné nadstavce, nastaviteľné konštrukcie a poľnohospodárske zariadenia.

• Lesnícke stroje – otočné mechanizmy, menšie zariadenia na manipuláciu s materiálom a pomocné pracovné celky.

• Stavebné stroje – otočné plošiny, polohovacie systémy a špeciálne konštrukcie.

• Priemyselné zariadenia – otočné stoly, polohovacie zariadenia a systémy na manipuláciu s materiálom.

• Dopravné a špeciálne vozidlá – elektricky ovládané otočné mechanizmy a zariadenia montované na vozidlá.

• Solárne sledovacie systémy – otočné podpery a systémy na nastavovanie polohy solárnych panelov.

Konštrukcia a výkonové parametre

Šnekový otočný pohon SEA7 sa vyznačuje robustným vyhotovením, ktoré spája ozubený prevod a otočné ložisko v kompaktnom telese. Jeho konštrukcia mu umožňuje odolávať rôznym typom zaťaženia, vďaka čomu je vhodný na integráciu do mnohých mechanických systémov.

Pohon má prevodový pomer 71:1, maximálne výstupné otáčky 1,4 rpm a menovitý výstupný krútiaci moment 210 Nm. Statická axiálna nosnosť je 133 kN, statická radiálna nosnosť je 53 kN a maximálny klopný moment je 13,5 kNm.

Prídržný krútiaci moment je 10,4 kNm, čo zabezpečuje účinný odpor voči vonkajšiemu rotačnému zaťaženiu. Počas prevádzky je potrebné zohľadniť prípustné zaťaženia, spôsob montáže a vhodný elektrický riadiaci systém.

Elektrické pripojenie a ovládanie

Šnekový otočný pohon je vybavený 12 V DC elektromotorom so stanoveným maximálnym prúdom 14 A. Je vhodný na pripojenie k zodpovedajúcemu 12-voltovému napájaciemu zdroju.

Pre prevádzku je potrebné zabezpečiť správne elektrické ovládanie, ochranu napájania a správne dimenzované elektrické káble. Spôsob ovládania závisí od požiadaviek konkrétnej aplikácie.

Elektromotor je súčasťou dodávky šnekového otočného pohonu.

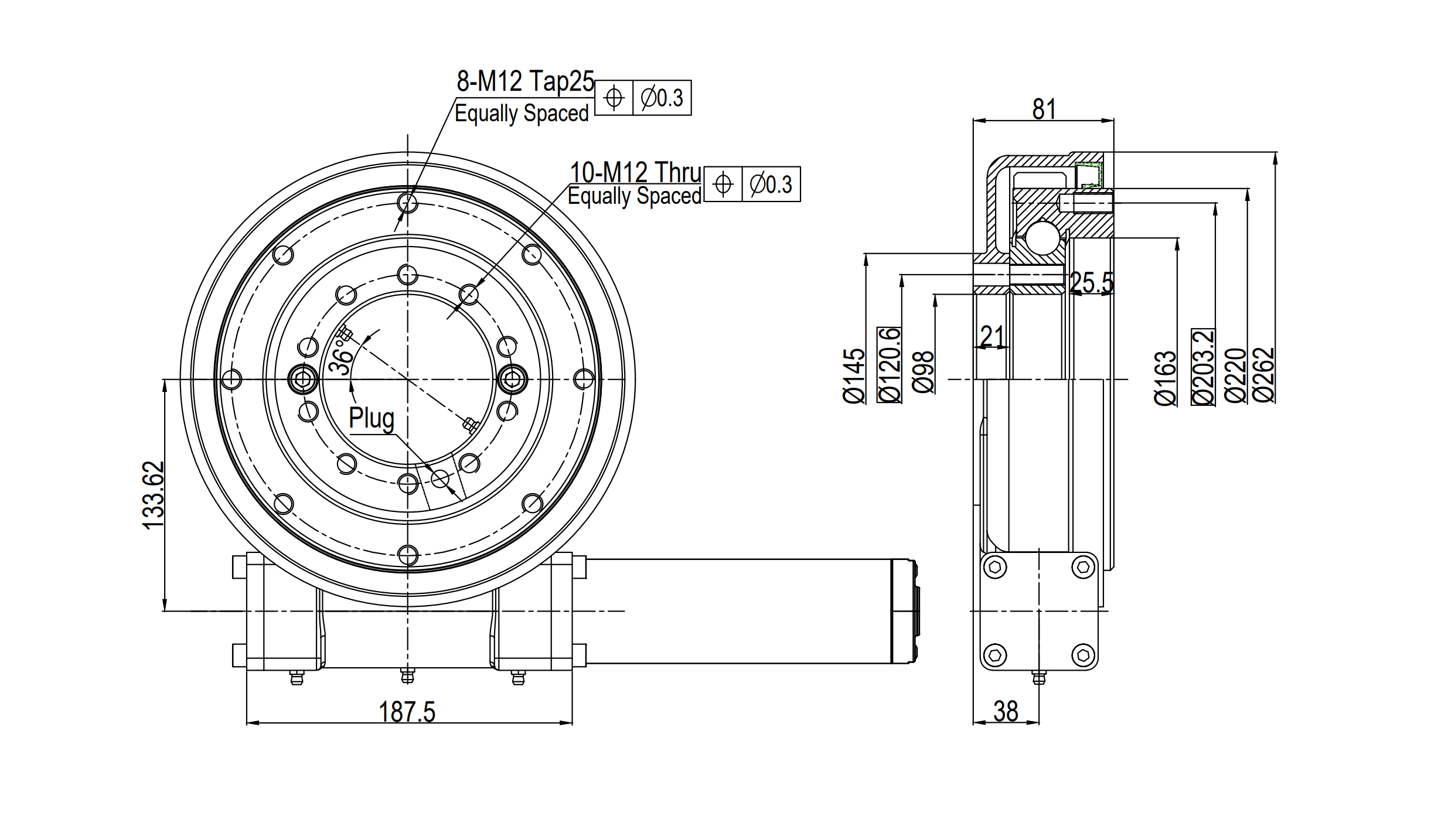

Rozmery SAE07 - ECO

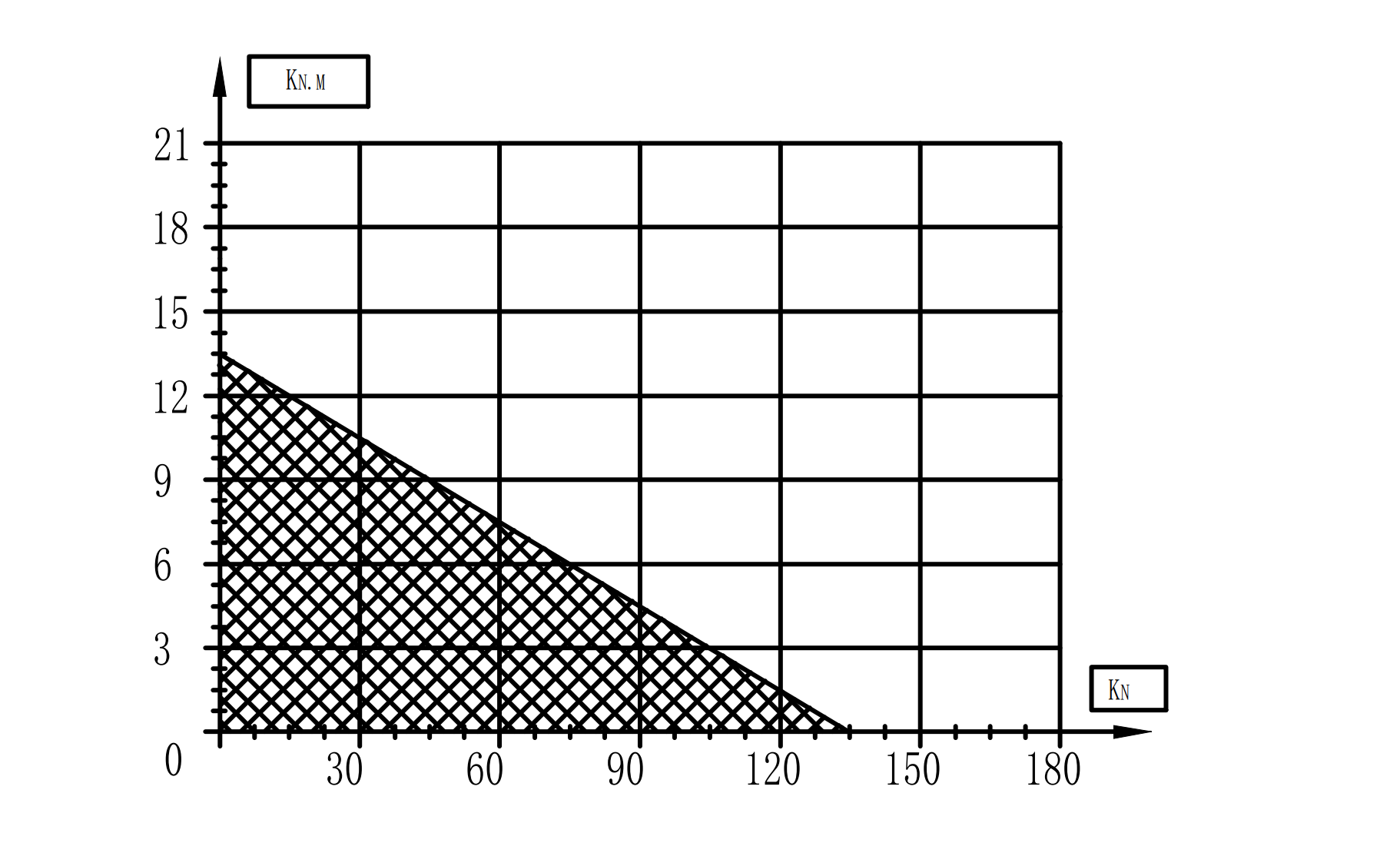

Diagram nosnosti

Diagram zobrazuje prípustné kombinácie axiálneho zaťaženia a klopného momentu pre šnekový otočný pohon SEA7. So zvyšujúcim sa axiálnym zaťažením sa prípustný klopný moment znižuje. Na zabezpečenie správneho výberu a bezpečnej prevádzky pohonu je potrebné dodržiavať limitné hodnoty stanovené výrobcom.

Horizontálna os: axiálne zaťaženie v kN.

Vertikálna os: klopný moment v kNm.

Zvýraznená oblasť: prípustné kombinácie zaťaženia podľa diagramu výrobcu.

Limitná krivka: hranica kombinovaného zaťaženia, ktorá sa nesmie prekročiť.
