Popis:

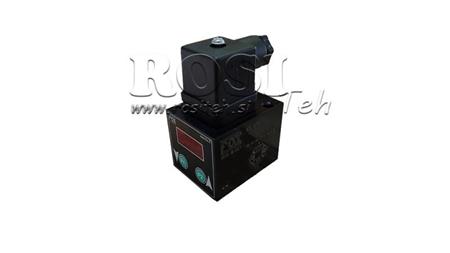

Elektronické tlakové spínače „KLV5“ umožňujú reguláciu dvoch pracovných bodov s nastaviteľnou hysterézou (maximálny a minimálny rozsah). Séria KLV5 je jednoduchá na používanie a programovanie. Elektronický tlakový spínač KLV5 je vybavený predným displejom na nastavenie a monitorovanie pracovného tlaku.

FUNKCIA:

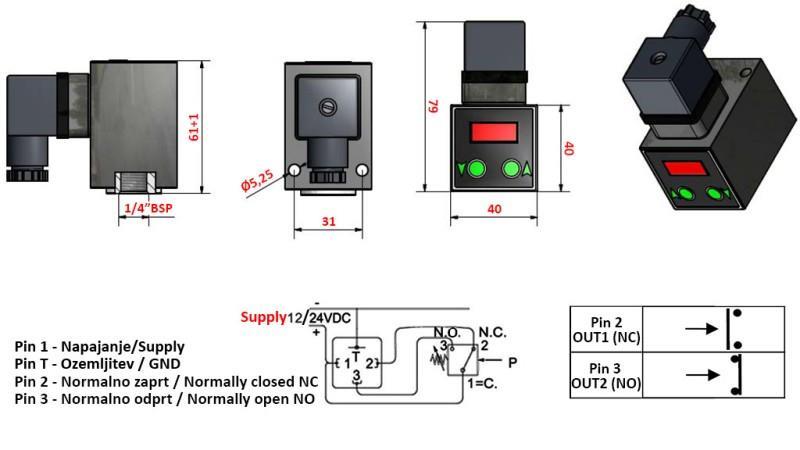

Tlakový spínač má tlačidlá P1 a P2. Každé tlačidlo má dve hodnoty P1(PL1 a PL2) a P2(PH1 a PH2).

P1 = nastavujeme minimálny tlak (PL1 a PL2)

P2 = nastavujeme maximálny tlak (PH1 a PH2)

PL1 = bod minimálneho zásahu OUT1 (stlačte 1x na P1, aby ste sa dostali k PL1)

PL2 = bod minimálneho zásahu OUT2 (držte tlačidlo na P1, aby ste sa dostali k PL2)

PH1 = bod maximálneho zásahu OUT1 (stlačte 1x na P2, aby ste sa dostali k PH1)

PH2 = bod maximálneho zásahu OUT2 (držte tlačidlo na P2, aby ste sa dostali k PH2)

Stlačte tlačidlo, na ktorom je potrebné zmeniť tlak (P1 alebo P2), hodnota (PL1 a PL2) sa zobrazí v prípade P1 a hodnota PH1 a PH2 v prípade P2.

Potom je možné zmeniť tlak stlačením tlačidla ▼ (P1) na zníženie alebo tlačidla ▲ (P2) na zvýšenie hodnoty.

Počkajte niekoľko sekúnd a aktuálna hodnota tlaku sa uloží. Nastavený tlak sa uloží, keď sa na displeji rozsvieti. Potom sa vráti na počiatočný displej 0.0

Opakujte rovnaký postup pre ostatné zásahové body.

DÔLEŽITÉ: Pre bezpečnosť a správnu funkciu musia byť hodnoty PL1 = PL2 rovnaké a PH1 = PH2 musia byť rovnaké hodnoty.
