RUČNÝ HYDRAULICKÝ VENTIL MONOBLOKOVÝ 1xZ50 + PLÁVAJÚCA FUNKCIA
| Technické informácie | |
| Dodávateľ: | Bulharsko |
| Vrátenie alebo výmena: | 14 dní |
| Záruka: | 6 mesiacov |
| Hmotnosť produktu: | 2,65 kg |
| Typ rozvádzača: | Z50 monoblokový s plávajúcou polohou |
| Menovitý prietok: | 50 L/min |
| Počet sekcií: | 1 |
| Materiál telesa: | Liatina |
| Materiál posúvača: | Uhlíková oceľ (priemer 16 mm) |
| Ovládanie: | Mechanické (pomocou ovládacej páky) |
| Polohy páky: | 4 |
| Funkcie: | Dvojčinný + plávajúca poloha (FLOAT) |
| Hydraulický obvod: | Paralelný |
| Max. tlak (prípoj T): | 35 bar (tlak vo vratnom vedení) |
| Max. tlak (prípoj P): | 315 bar (vstupný tlak) |
| Max. tlak (prípoje A a B): | 315 bar (pracovný tlak) |
| Poistný ventil nastavený z výroby: | 180 bar |
| Rozsah nastavenia poistného ventilu: | V závislosti od pružiny: 50–120 / 120–250 / 220–315 bar |
| Vnútorný priesak: | 7 cm³/min pri Δp = 100 bar a 40°C |
| Prevádzková teplota: | -40°C až +60°C |
| Prevádzková teplota oleja: | -20°C až +80°C s tesneniami NBR |
| Viskozita oleja: | 15–75 mm²/s (odporúčaná) |
Popis
Hydraulický monoblokový rozvádzač Z50 s plávajúcou polohou je určený na spoľahlivé a presné ručné ovládanie prietoku hydraulického oleja medzi čerpadlom a hydraulickým akčným členom. Kľúčovou vlastnosťou tejto verzie je dodatočná plávajúca poloha (FLOAT), ktorá umožňuje voľný pohyb pripojeného hydraulického valca.
Sekcia je vybavená pracovnými prípojmi A a B so závitmi G 3/8" na pripojenie hydraulického valca alebo iného dvojčinného hydraulického akčného člena. Hlavný tlakový prípoj P a vratný prípoj T majú závity G 1/2".
Rozvádzač je mechanicky ovládaný pákou. Okrem štandardného obojsmerného ovládania valca je rozvádzač vybavený aj plávajúcou polohou. Po presunutí páky do plávajúcej polohy sa prípoje A a B prepoja s vratným vedením T, čo umožňuje voľný pohyb piestnice hydraulického valca v oboch smeroch pôsobením vonkajších síl.
Plávajúca funkcia je obzvlášť užitočná pri náradí, ktoré musí počas prevádzky kopírovať terén alebo povrch pôdy, pretože hydraulický valec pri aktivovanej plávajúcej funkcii nedrží náradie v pevnej polohe.
Hlavné výhody verzie Z50 + F:
- dodatočná plávajúca poloha (FLOAT),
- voľný pohyb hydraulického valca v plávajúcej polohe,
- vhodné pre náradie, ktoré musí kopírovať terén,
- jednoduché mechanické ovládanie pákou,
- integrovaný poistný ventil,
- robustná monobloková konštrukcia.
Hydraulický rozvádzač Z50 s plávajúcou polohou je vhodný na použitie na poľnohospodárskych, lesníckych a iných mobilných hydraulických strojoch, kde sa okrem štandardného dvojčinného ovládania vyžaduje voľný pohyb hydraulického valca.

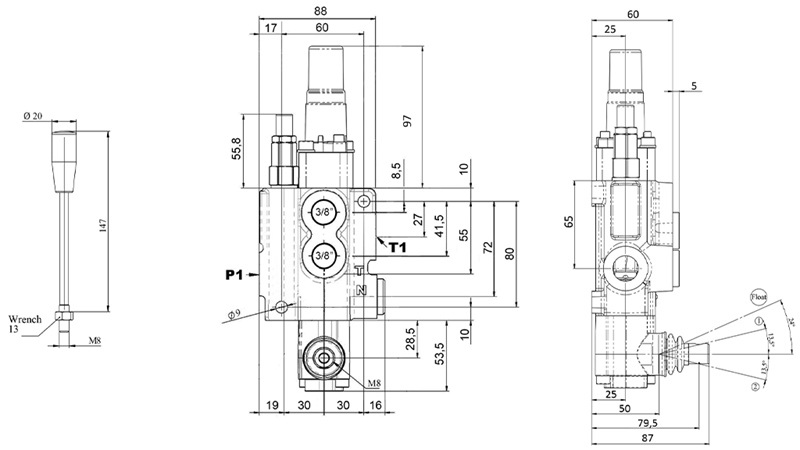

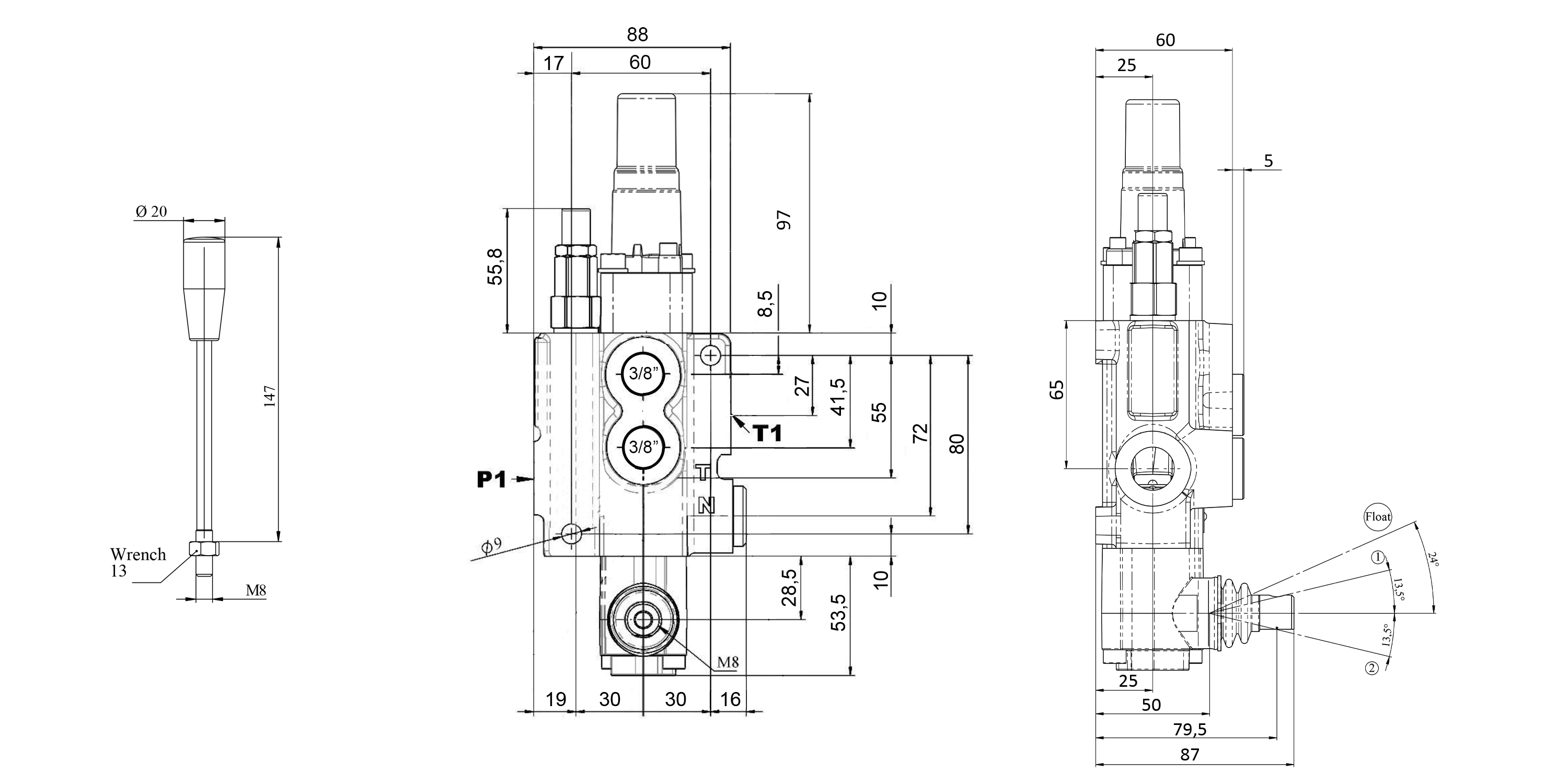

Rozmery

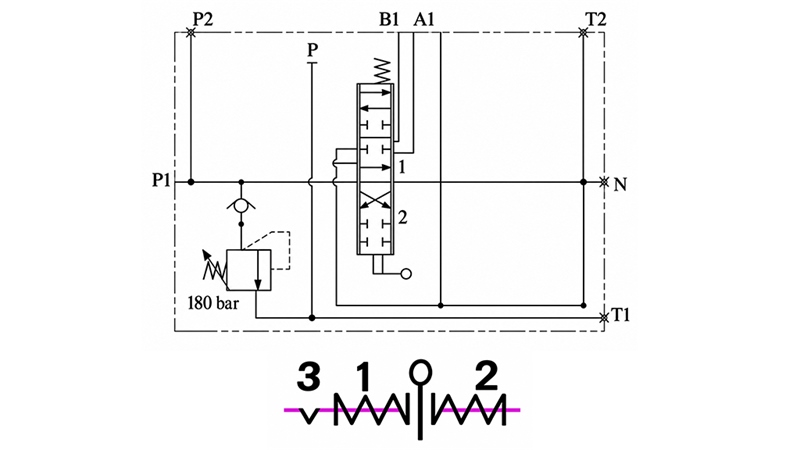

Schéma hydraulického obvodu
