RUČNÝ HYDRAULICKÝ VENTIL MONOBLOKOVÝ 2xZ80 + PLÁVAJÚCA FUNKCIA
| Technické informácie | |
| Dodávateľ: | Bulharsko |
| Vrátenie alebo výmena: | 14 dní |
| Záruka: | 6 mesiacov |
| Hmotnosť produktu: | 6,45 kg |
| Typ rozvádzača: | Monoblok Z80 s plávajúcou funkciou |
| Menovitý prietok: | 80 L/min |
| Počet sekcií: | 2 |
| Materiál telesa: | Liatina |
| Materiál šupátka: | Uhlíková oceľ (priemer 18 mm) |
| Ovládanie: | Mechanické (pomocou ovládacej páky) |
| Polohy páky: | 4 |
| Funkcie: | Dvojčinná + plávajúca funkcia (FLOAT) |
| Hydraulický okruh: | Paralelný |
| Max. tlak (prípoj T): | 35 bar (tlak vo vratnej vetve) |
| Max. tlak (prípoj P): | 315 bar (vstupný tlak) |
| Max. tlak (prípoje A a B): | 315 bar (pracovný tlak) |
| Poistný ventil nastavený z výroby: | 180 bar |
| Rozsah nastavenia poistného ventilu: | 120-250 bar |
| Vnútorný priesak: | 8 cm³/min pri Δp = 100 bar a 40°C |
| Prevádzková teplota: | -40°C až +60°C |
| Prevádzková teplota oleja: | Od -20°C do +80°C s tesneniami NBR, od -20°C do +100°C s tesneniami FPM |
| Viskozita oleja: | 15–75 mm²/s (odporúčaná) |
Popis
Sekčný monoblokový hydraulický rozvádzač Z80 s plávajúcou funkciou je navrhnutý na spoľahlivé a presné ručné ovládanie prietoku hydraulického oleja medzi čerpadlom a hydraulickým akčným členom. Kľúčovou vlastnosťou tejto verzie je prídavná plávajúca poloha (FLOAT), ktorá umožňuje voľný pohyb pripojeného hydraulického valca.
Sekcia je vybavená pracovnými prípojmi A a B so závitmi G 1/2" na pripojenie hydraulického valca alebo iného dvojčinného hydraulického akčného člena. Hlavný tlakový prípoj P má závit G 1/2" a vratný prípoj T má závit G 3/4".
Rozvádzač je mechanicky ovládaný pákou. Okrem štandardného obojsmerného ovládania valca je rozvádzač vybavený aj plávajúcou polohou. Pri presunutí páky do plávajúcej polohy sú prípoje A a B prepojené s vratnou vetvou T, čo umožňuje voľný pohyb piestnice hydraulického valca v oboch smeroch pôsobením vonkajších síl.
Plávajúca funkcia je mimoriadne užitočná pri náradí, ktoré musí počas práce kopírovať terén alebo povrch pôdy, pretože hydraulický valec pri aktivovanej plávajúcej funkcii nedrží náradie v pevnej polohe.
Hlavné výhody verzie Z80 + F:
- prídavná plávajúca funkcia (FLOAT),
- voľný pohyb hydraulického valca v plávajúcej polohe,
- vhodné pre náradie, ktoré musí kopírovať terén,
- jednoduché mechanické ovládanie pákou,
- integrovaný poistný ventil,
- robustná monobloková konštrukcia.
Hydraulický rozvádzač Z80 s plávajúcou funkciou je vhodný na použitie na poľnohospodárskych, lesníckych a iných mobilných hydraulických strojoch, kde sa okrem štandardného dvojčinného ovládania vyžaduje voľný pohyb hydraulického valca.

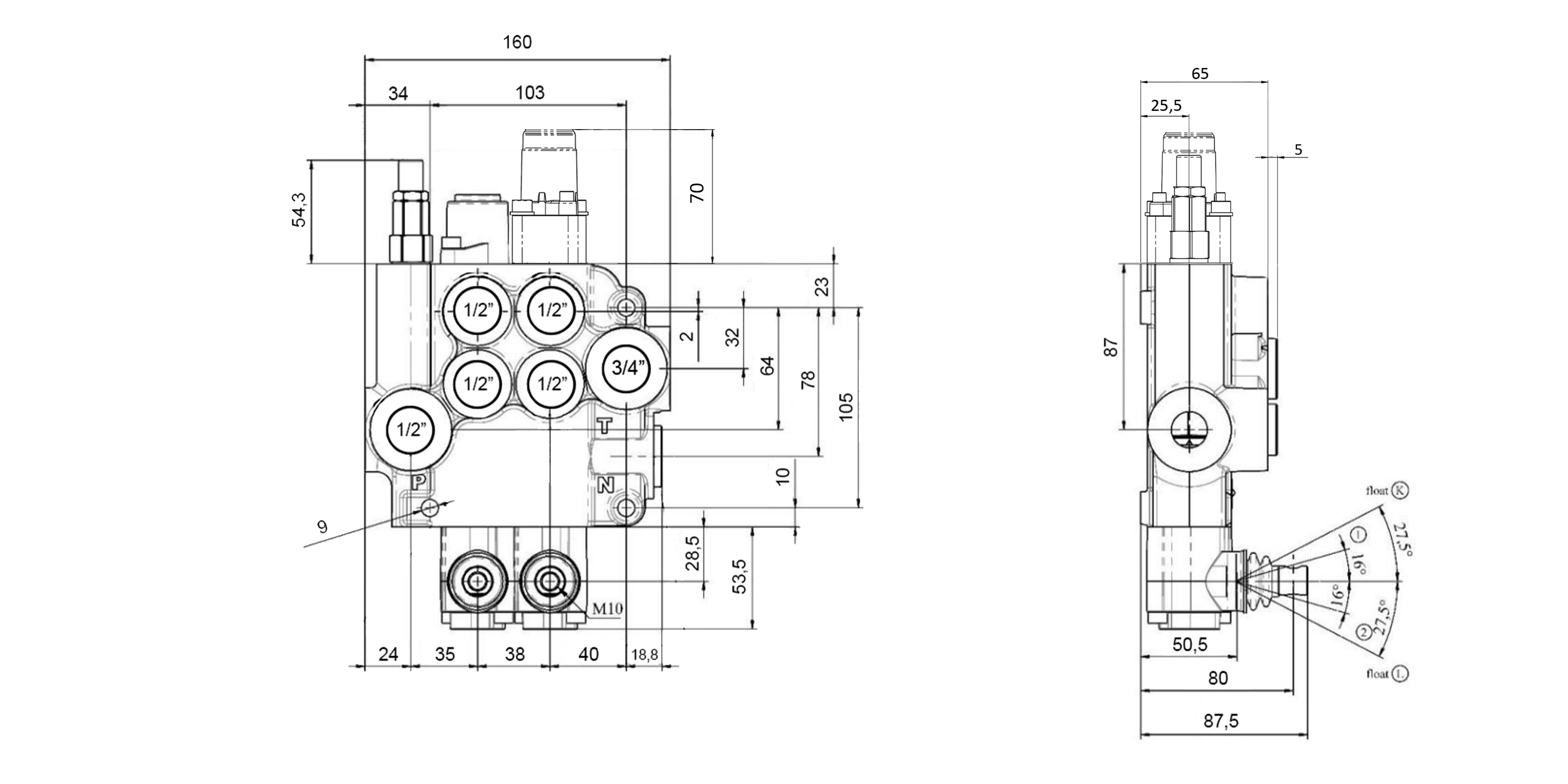

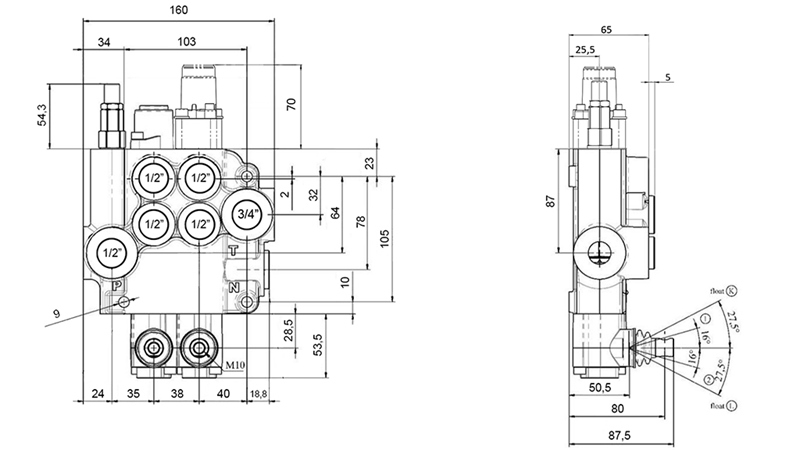

Rozmery

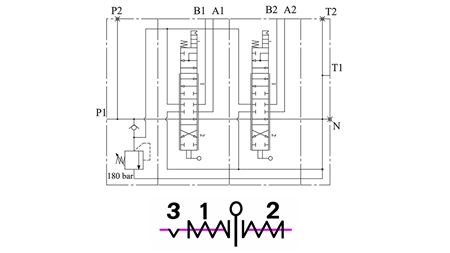

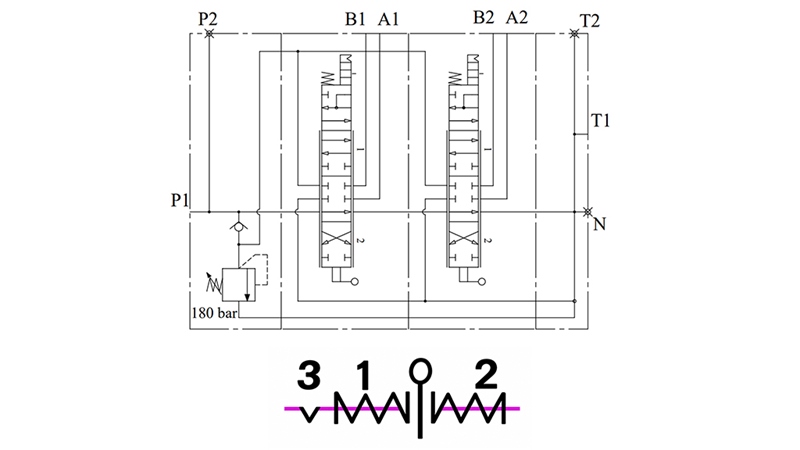

Schéma hydraulického okruhu
