RUČNÝ HYDRAULICKÝ VENTIL MONOBLOKOVÝ 6xZ50
| Technické informácie | |
| Dodávateľ: | Bulharsko |
| Vrátenie alebo výmena: | 14 dní |
| Záruka: | 6 mesiacov |
| Hmotnosť produktu: | 10 kg |
| Typ rozvádzača: | monoblok Z50 |
| Menovitý prietok: | 50 L/min |
| Počet sekcií: | 6 |
| Materiál telesa: | Liatina |
| Materiál šupátka: | Uhlíková oceľ (priemer 16 mm) |
| Ovládanie: | Mechanické (pomocou ovládacej páky) |
| Hydraulický okruh: | Paralelný |
| Max. tlak (prípoj T): | 35 bar (vratný tlak) |
| Max. tlak (prípoj P): | 315 bar (vstupný tlak) |
| Max. tlak (prípoje A a B): | 315 bar (pracovný tlak) |
| Poistný ventil nastavený z výroby: | 180 bar |
| Rozsah nastavenia poistného ventilu: | V závislosti od pružiny: 50–120 / 120–250 / 220–315 bar |
| Vnútorný priesak: | 7 cm³/min pri Δp = 100 bar a 40°C |
| Prevádzková teplota: | -40°C až +60°C |
| Prevádzková teplota oleja: | -20°C až +80°C s tesneniami NBR |
| Viskozita oleja: | 15–75 mm²/s (odporúčaná) |
Popis
Hydraulické monoblokové rozvádzače Z50 sú určené na spoľahlivé a presné ručné ovládanie prietoku hydraulického oleja medzi čerpadlom a hydraulickými akčnými členmi. Sú dostupné vo verziách s 1 až 7 sekciami, čo umožňuje ovládanie jednej až siedmich nezávislých hydraulických funkcií podľa požiadaviek hydraulického systému.
Každá sekcia je vybavená pracovnými prípojmi A a B so závitmi G 3/8" na pripojenie hydraulického valca, hydromotora alebo iného dvojčinného hydraulického akčného člena. Hlavný tlakový prípoj P a vratný prípoj T majú závity G 1/2".
Rozvádzač je mechanicky ovládaný ovládacími pákami. Posunutím jednotlivých pák sa hydraulický olej nasmeruje do jedného alebo druhého pracovného prípoja, čím sa ovláda smer pohybu pripojeného akčného člena. V neutrálnej polohe nie je príslušná hydraulická funkcia aktivovaná.
Hlavné výhody rozvádzačov Z50:
- dostupné s 1 až 7 sekciami,
- kompaktné monoblokové vyhotovenie,
- jednoduché a priame ručné ovládanie,
- nezávislé ovládanie jednotlivých hydraulických funkcií,
- štandardné hydraulické pripojenia,
- robustná konštrukcia na použitie v poľnohospodárskych a pracovných strojoch.
Hydraulické monoblokové rozvádzače Z50 sú vhodné na použitie v poľnohospodárskych a lesníckych strojoch, ako aj v rôznych priemyselných a mobilných hydraulických zariadeniach. Výberom vhodného počtu sekcií je možné rozvádzač prispôsobiť počtu hydraulických funkcií požadovaných konkrétnym strojom alebo aplikáciou.

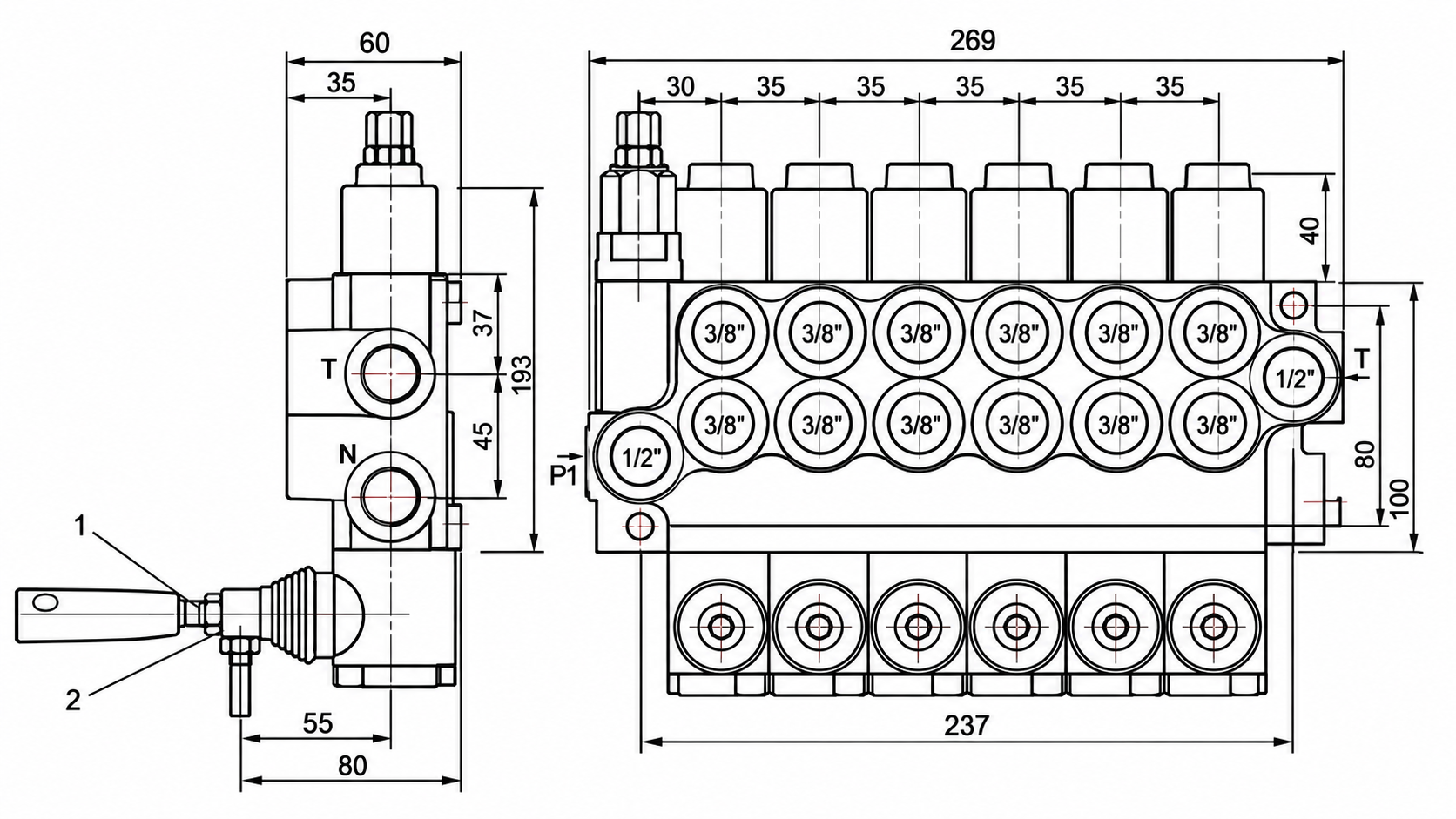

Rozmery

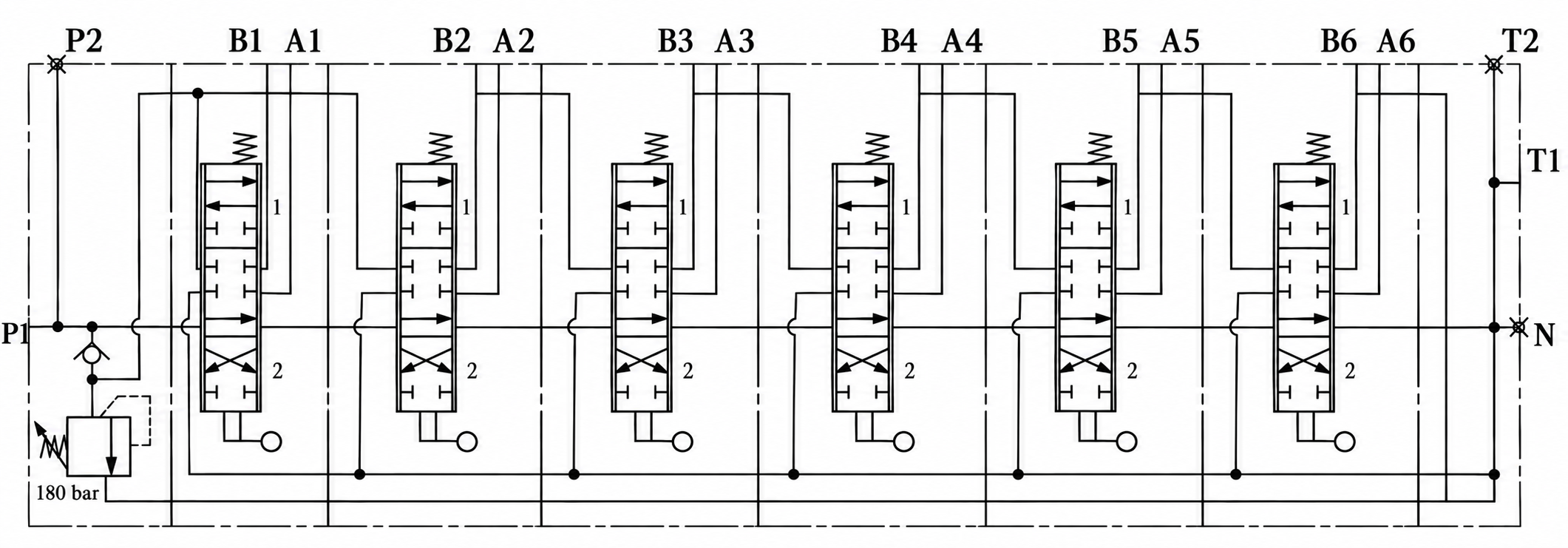

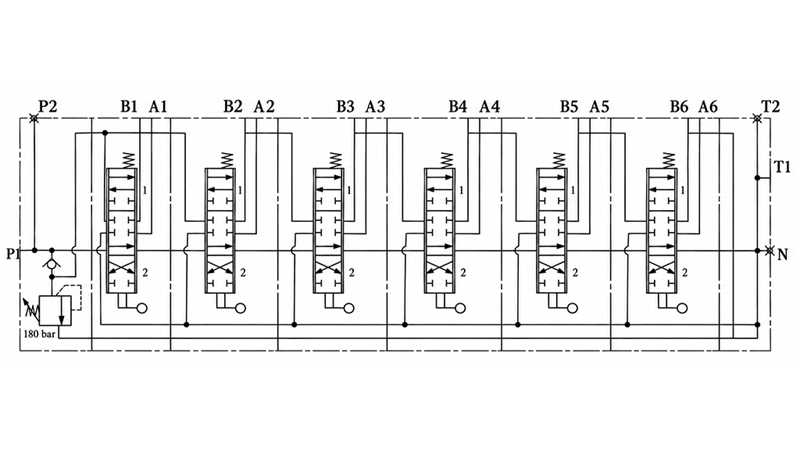

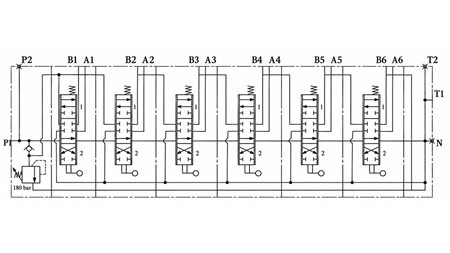

Schéma hydraulického zapojenia
