RUČNÝ HYDRAULICKÝ VENTIL MONOBLOKOVÝ 6xZ80
| Technické informácie | |
| Dodávateľ: | Bulharsko |
| Vrátenie alebo výmena: | 14 dní |
| Záruka: | 6 mesiacov |
| Hmotnosť výrobku: | 15,9 kg |
| Typ rozvádzača: | Z80 monoblok |
| Menovitý prietok: | 80 L/min |
| Počet sekcií: | 6 |
| Materiál telesa: | Liatina |
| Materiál šúpadla: | Uhlíková oceľ (priemer 18 mm) |
| Ovládanie: | Mechanické (ovládacou pákou) |
| Hydraulický okruh: | Paralelný |
| Max. tlak (port T): | 35 bar (spätný tlak) |
| Max. tlak (port P): | 315 bar (vstupný tlak) |
| Max. tlak (porty A a B): | 315 bar (pracovný tlak) |
| Poistný ventil nastavený z výroby: | 180 bar |
| Rozsah nastavenia poistného ventilu: | 120-250 bar |
| Vnútorná netesnosť: | 8 cm³/min pri Δp = 100 bar a 40°C |
| Prevádzková teplota: | -40°C až +60°C |
| Prevádzková teplota oleja: | -20°C až +80°C s tesneniami NBR, -20°C až +100°C s tesneniami FPM |
| Viskozita oleja: | 15–75 mm²/s (odporúčaná) |
Popis
Hydraulické monoblokové rozvádzače Z80 sú navrhnuté na spoľahlivé a presné riadenie prietoku hydraulického oleja medzi čerpadlom a hydraulickými pohonmi. Sú dostupné vo verziách s 1 až 6 sekciami, čo umožňuje ovládanie jednej až šiestich nezávislých hydraulických funkcií podľa požiadaviek systému.
Každá sekcia je vybavená pracovnými portmi A a B. Štandardné vyhotovenie BSP používa prípoj G 1/2 pre tlakový vstup P, G 3/4 pre vratný port T a prípoje G 1/2 pre pracovné porty A a B. V závislosti od zvolenej konfigurácie šúpadla je rozvádzač vhodný na ovládanie dvojčinných alebo jednočinných hydraulických valcov, hydromotorov a ďalších hydraulických pohonov.
V ručne ovládanej verzii je rozvádzač ovládaný mechanicky pomocou pák. Pohybom jednotlivej páky sa hydraulický olej smeruje do príslušného pracovného portu, čím sa ovláda smer pohybu pripojeného pohonu. V neutrálnej polohe nie je príslušná hydraulická funkcia aktivovaná.
Hlavné výhody rozvádzačov Z80:
- menovitý prietok: 80 l/min,
- maximálny pracovný tlak: 315 bar,
- dostupné s 1 až 6 sekciami,
- kompaktná a robustná monobloková konštrukcia,
- jednoduché a priame ručné ovládanie,
- nezávislé ovládanie jednotlivých hydraulických funkcií,
- štandardné hydraulické prípoje,
- vhodné pre rôzne mobilné a stacionárne hydraulické systémy.
Rozvádzače Z80 sú vybavené hlavným poistným ventilom a spätným ventilom. Sú dostupné v paralelnom alebo tandemovom vyhotovení, s voliteľným pripojením Power Beyond (Carry Over) na pripojenie ďalších hydraulických rozvádzačov.
Hydraulické monoblokové rozvádzače Z80 sú vhodné na použitie v poľnohospodárskych a lesníckych strojoch, ako aj v rôznych priemyselných a mobilných hydraulických zariadeniach. Výber vhodného počtu sekcií a typu šúpadla umožňuje prispôsobiť rozvádzač konkrétnym hydraulickým funkciám každého stroja alebo aplikácie.

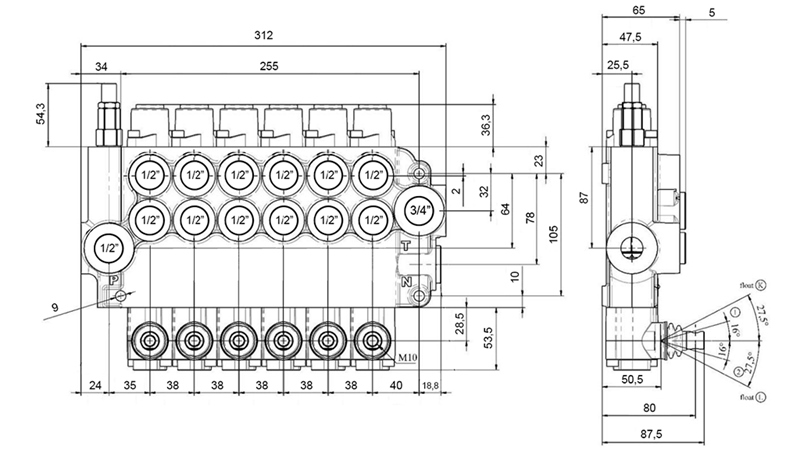

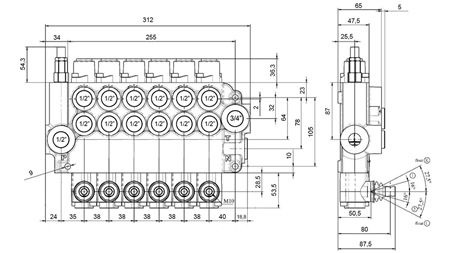

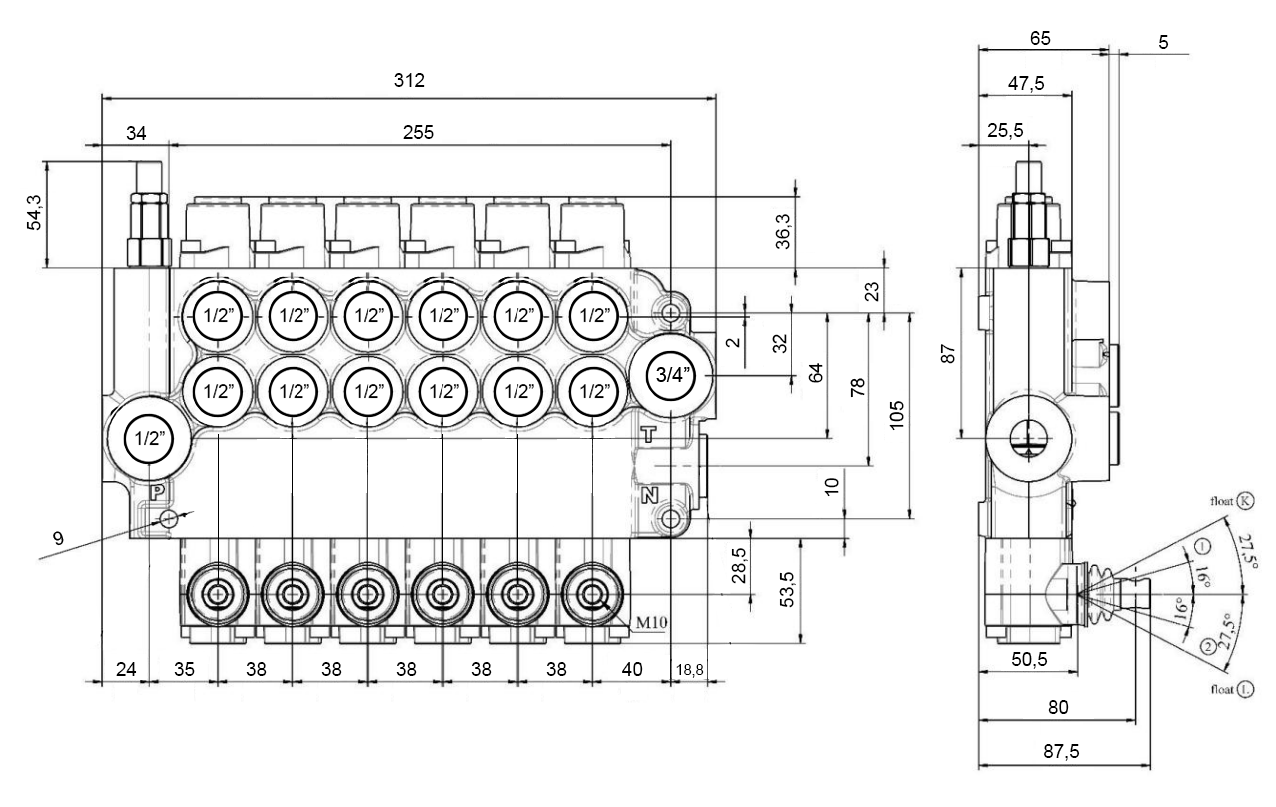

Rozmery

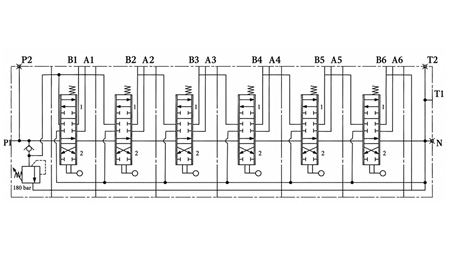

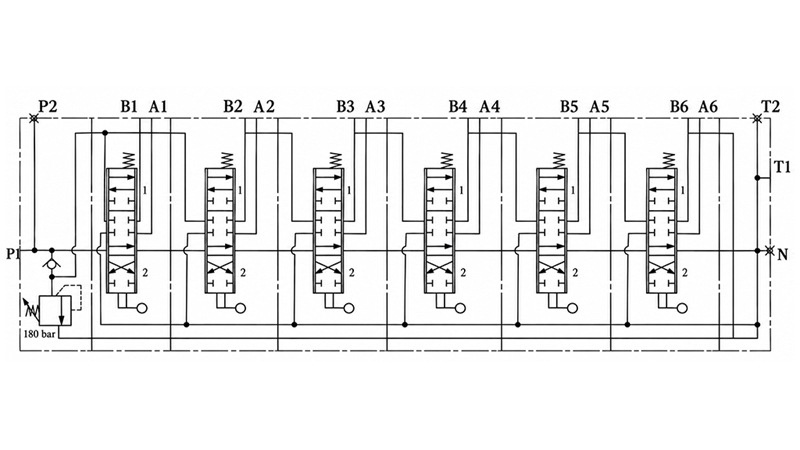

Schéma hydraulického zapojenia
